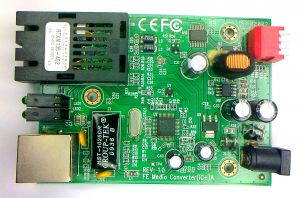

Konwertery uszkodzone przez przepięcie. Po podłączeniu przewodu LAN nie ma sygnalizacji linku. Naprawa polega na wymianie układu sterownika LAN – IP113A. Układ zamówiłem bezpośrednio od dostawcy z Chin. Wlutowanie najlepiej przeprowadzić zalewając cyną wszystkie nóżki po każdej ze stron, a następnie odsysając nadmiar cyny za pomocą plecionki.

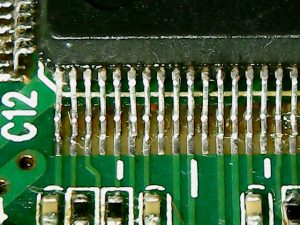

Drugi naprawiany egzemplarz, pomimo identycznego oznaczenia modelu zbudowany był w oparciu o układ RTL8305SC. Jest to układ scalony stosowany w popularnych switch’ach i routerach – dostępny w Chinach za nieco ponad dolara. Niestety jego wlutowanie nie jest tak łatwe jak w przypadku IP113A – układ ma wiele bardzo cienkich wyprowadzeń. Podczas lutowania rozpływowego nóżki spadają z padów i należy z pomocą mikroskopu poprawić niedoskonałości lutowania ręcznie pin za pinem podważając podgrzaną nóżkę i umieszczając ją we właściwej pozycji. Da się to zrobić, ale stopień skomplikowania naprawy uważam za wysoki. Należy również sprawdzić czy między pinami nie ma zwarć oraz należy uważać na odklejające się podczas wylutowywania układu pady. W tym przypadku polecam demontaż układu poprzez jego zniszczenie (odcięcie wyprowadzeń i wylutowywanie ich osobno). Ewentualnie można zastosować stację do lutowania BGA i zdjąć układ na gorąco. Nie jest to rozwiązanie optymalne ponieważ bardzo blisko jest moduł światłowodowy, którego obudowa jest wykonana z topliwego tworzywa sztucznego. Lutowanie stacją na gorące powietrze jest również niewskazane, ponieważ dookoła układu jest kilkanaście super miniaturowych elementów SMD, które można bardzo łatwo zdmuchnąć z płytki.
