Objawy: martwy.
Diagnostyka: sprawdzenie napięcia zasilającego na wejściu przetwornicy zasilającej (OK), sprawdzenie napięcia na wyjściu (brak), analiza schematu aplikacyjnego układu scalonego przetwornicy.
Diagnoza: uszkodzony układ scalony MCZ3001D.

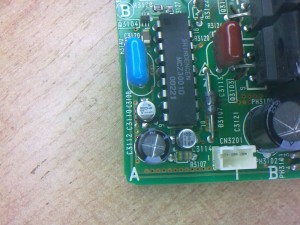

Naprawa: wymiana układu na sprawny. Układ ten projektanci Sony często montowali w swoich różnych konstrukcjach i równie często sprawiał problemy. Zakup nowego w niepewnym źródle obarczony jest ryzykiem otrzymania podróbki. Zdecydowałem się na zakup układu sprawnego z demontażu. Pewna firma w Polsce wręcz specjalizuje się w wydłubywaniu tych układów z działających przetwornic RTV. Otrzymałem wycięty kawałek laminatu z układem. Po przelutowaniu układu projektor działa prawidłowo.

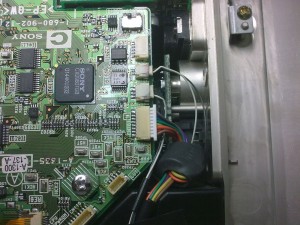

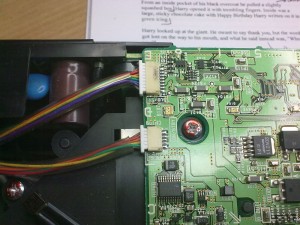

Wnętrze projektora
Większość właścicieli projektorów multimedialnych wcześniej czy później dotknie problemem zużycia lampy. Ceny oryginalnych lamp są zaporowe, a dostęp do nich trudny (mały popyt). Dodatkowo postęp technologiczny powoduje, że nowsze produkty mają coraz to lepsze parametry i najczęściej decydujemy się na zakup nowego zamiast naprawy posiadanego wcześniej. Posiadam Benq MX615. Pomimo zapewnień producenta o żywotności lampy…
Przygotowując się do przerobienia mojego projektora DLP na źródło światła inne niż w oryginale natrafiłem na tanie palniki MH na aukcji. Projektor ten posiada układ zasilania napięciem stałym, więc do MH się zupełnie nie nadaje (lampa ulegnie szybkiemu zniszczeniu). Wgłębiając się nieco w teorię działania MH doszedłem do wniosku, że wykorzystując zapłonnik wbudowany już w…
Objawy: miganie obrazu, obraz jednobarwny, kolory się zmieniają w czasie migania, słychać nierówną pracę koła kolorów. Diagnoza i naprawa: W projektorach DLP koło kolorów złożone jest z filtrów barwnych umieszczonych na jego obwodzie. Koło obracając się przesłania na ułamek sekundy wiązkę światła filtrem w danym kolorze. Wtedy układ DLP wyświetla odpowiednią składową RGB obrazu. Po…
Podczas naprawy pewnego mocno zniszczonego wzmacniacza estradowego natrafiłem na dziwny problem. Po uruchomieniu spalonych końcówek mocy wzmacniacz zachowywał się niestabilnie. Tranzystory mocy zbytnio się nagrzewały pomimo prawidłowego prądu podkładu oraz słychać było zniekształcenia przy większym wysterowaniu. Po podłączeniu oscyloskopu i generatora widać dziwne oscylacje na dolnej połówce przebiegu na wyjściu. Wzmacniacz był już wielokrotnie wcześniej…
