Problem: samoczynne, nagłe wyłączanie się komputera. Problem narastał z czasem.

Diagnoza: testy temperatury procesora nie wykazały nieprawidłowości, zauważyłem, że komputer działa prawidłowo na zasilaniu bateryjnym (z odłączonym zasilaczem).

Diagnoza: utrata pojemności przez kondensator filtrujący zasilanie procesora tzw. NEC TOKIN.

20120508666

Kondensator jest umieszczony bezpośrednio pod procesorem, powoduje to jego silne nagrzewanie i z czasem utratę parametrów.

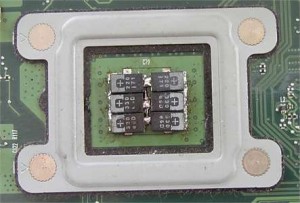

nec_tokin nec_tokin2

Możliwa jest jego wymiana, kondensatory są dostępne w handlu, jednak opinie o ich jakości są podzielone. Użytkownicy twierdzą, że często sprzedawane są podróbki i trudno trafić na sprawdzone źródło. Dodatkowo kłopotliwe jest też wylutowanie kondensatora (duża bezwładność cieplna i konieczność podgrzewania z dwóch stron, tak jak przy lutowaniu BGA, po drugiej stronie jest podstawka procesora, którą łatwo można przegrzać). Podjąłem decyzję o pozostawieniu kondensatora na miejscu i dolutowaniu obok niego kondensatorów tantalowych 470u pozyskanych z płyty głównej innego komputera. Po oczyszczeniu pól lutowniczych udało się wlutować 3 sztuki kondensatorów uzupełniających. Naprawa okazała się skuteczna – komputer działa prawidłowo, również przy testach maksymalnego obciążenia.
